Meine Nerves Story

📅

In den letzten Jahren steigerte sich mein Interesse für IOT-Projekte. Ich lernte Löten, habe mit Raspberry Pies herumgespielt, diese aber zumeist als NAS, oder Proxies (Pi-Hole) verwendet. Später folgte ein Airrohr-Feinstaubsensor auf Basis eines ESP8266, der seit Jahren gute Dienste leistet und seine Daten an https://luftdaten.info/ übermittelt. Die Daten können hier eingesehen werden, wenn ich den Sensor seit Schreiben dieses Posts nicht doch wieder abgebaut habe und den Chip anderwertig verwendet habe.

Etwa Mitte 2021 bin ich dann auf das Nerves Project gestoßen, implementiert in der von meiner geschätzten Programmiersprache Elixir. Nerves ist ein ausgereiftes Frameworks zur Entwicklung von IOT-Anwendungen. Als ich dann vom Buch Build a Weather Station with Elixir and Nerves gelesen habe, war ich doppelt interessiert und habe versucht, mir die benötigten Sensoren zu beschaffen, was nur zum Teil gelang.

Die Komponenten der Wetterstation

Das Projekt besteht aus einer Wetterstation in Form dreier Hardwaresensoren, die über das Qwiic Connect System von Sparkfun per Kabel in einer Daisy Chain an einen Qwiik Hat, der auf einem Raspberry Pi aufgesetzt ist. Ich verwende noch den pHat in Version 1, was aber für das Projekt keinen Unterschied macht, da die zusätliche 5V Stromversorgung am pHat Version 2 nicht verwendet wird.

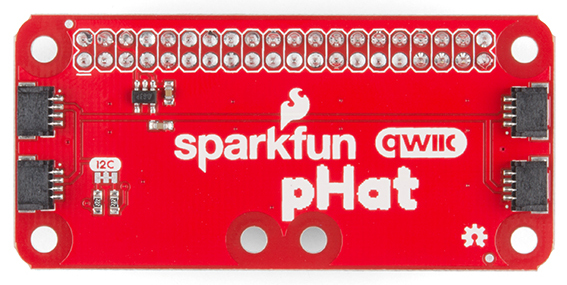

pHAT
Bild: SparkFun Qwiic pHAT for Raspberry Pi, Quelle: Sparkfun Produktseite, Bild zugeschnitten, Lizenz CC BY 2.0, die Längskante des Boards ist 65mm.

Im Prinzip kann jeder Raspberry Pi verwendet werden, der über einen 40pin GPIO Port verfügt, ich verwende einen Raspberry Pi 3 Model B, der für diese Zwecke eigentlich überdimensioniert ist.

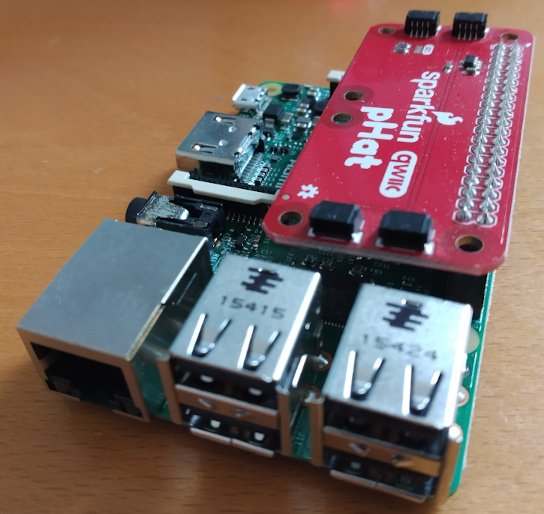

Raspberry Pi 3 mit pHAT Board
Bild: pHat auf einem Raspberry Pi 3 aufgesteckt

Als Sensoren verwende ich Qwiic Sensoren von Sparkfun: Ein VEML6075 UV-Sensor, ein BME680 Air Quality Sensor mit Temperatur-, barometrischer Luftdruck-, Luftfeuchtigkeits- und VOC-Gassensor (volatile organic compoints = flüchtige organische Verbindungen). Weiters kommt ein SGP30 Luftgütesensor zum Einsatz.

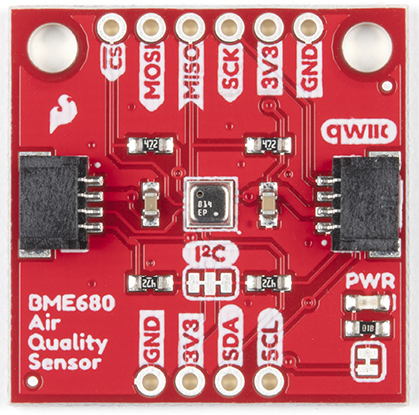

BME680
Bild: SparkFun Qwiik BME 680 Air Quality Sensor Breakout, Quelle: Sparkfun Produktseite, Bild zugeschnitten, Lizenz CC BY 2.0, die Kantenlänge des Boards ist 25mm, die des Sensors in der Mitte, der ein SBC mit I2C schnittellen ist, etwa 2mm.

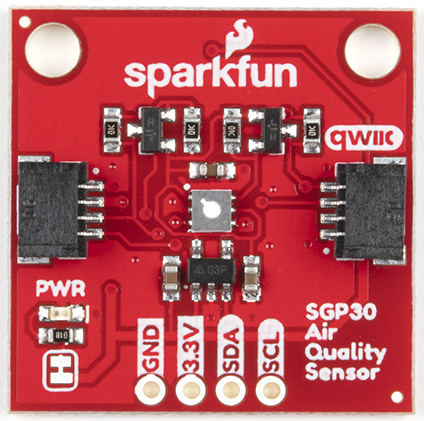

SGP30
Bild: SparkFun Qwiik SPG 30 Air Quality Sensor Breakout, Quelle: Sparkfun Produktseite, Bild zugeschnitten, Lizenz CC BY 2.0, die Kantenlänge des Boards ist 25mm, die des Sensors in der Mitte etwa 2mm.

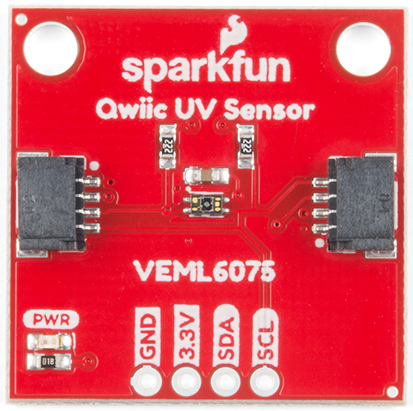

VEML6075
Bild: SparkFun Qwiik VEML 6075 UV Light Sensor Breakout, Quelle: Sparkfun Produktseite, Bild zugeschnitten, Lizenz CC BY 2.0, die Kantenlänge des Boards ist 25mm, die des Sensors in der Mitte etwa 2mm.

Links zur Dokumentation aller Sensoren dieses Projekte, und einiger weiterer Sensoren, die sich in meinem Besitz befinden, finden sich im Wiki des Projektes.

Kein Löten, nur Stecken

Die beschriebene Kombination kommt ohne jegliches Löten aus, was ich auch für einen Prototypen, der in nicht hardwarenahen Firmen präsentiert werden soll, für essentiell halte. Man möchte nicht durch zu lötende Komponenten abschrecken. Genau das ist mit SparkFuns Qwiik Plattform möglich, die Steckverbindungen und Kabel sind genormt, die Stecker sogar verpolungssicher.

Ich bin aber mit Nerves als IOT Plattform nicht auf diese Sensorplattform beschränkt. Sensoren lassen sich auch direkt mit dem 40Pin GPIO Connector des Raspberry Pi verbinden, wenn sie durch dieses Interface angebunden werden können. Es gibt auch zahlreiche andere Hats (Aufsteckboards), die entweder andere Sensoranschlüsse bieten oder Sensoren gleich direkt verbaut haben. Einige Nerves Case Studies lassen sich auf der Nerves Webseite nachlesen.

Meinen eigenen Hardwaretreiber schreiben

Der VEML6075 ist allerdings nicht der Sensor, der im Buch für das Projekt vorgeschlagen wird, dort kommt ein VEML6030 zum Einsatz. Ich dachte naiver weise: „Ist halt ein neueres Modell, der Treiber wird schon passen!“ Das war aber nicht der Fall.

So stand ich vor der Aufgabe, da ich in meinem Leben noch keinen Hardwaretreiber geschrieben habe, die Datenblätter, die mit den Sensoren mitgeliefert waren, zu verstehen, ebenso den Treiber, der im Buch für den VEML6030 entwickelt wurde. Und hier besteht jetzt die große Stärke von Open Source und freien Informationen. Ich hatte nach 2 Stunden Lernaufwand erstmals erfolgreich Daten vom VEML6075 ausgelesen, nach weiteren 2 Stunden einen Treiber, der sogar eine Spur mehr konnte, als der für den VEML6030 im Buch entwickelte. Das macht einen dann auch ein bisschen stolz.

Schnelle Fortschritte

Die beiden anderen Sensoren ließen sich wie im Buch beschrieben, über öffentliche Elixir Pakete (Hex Packages) rasch einbinden. Der nächste Schritt war in einer virtuellen Maschine eine kleine Phoenix-Applikation zu schreiben, die einen JSON-Endpoint zum Annehmen der Daten vom Nerves-Pi anbietet.

Das klappte ganz vorzüglich. Ich konnte mich aber nicht mit dem Gedanken anfreunden, dass dieser Endpunkt völlig offen ist, selbst wenn ich das Projekt nur in WLANs von Firmen präsentieren will, ist ein offener Endpunkt für mich gefühlt nicht in Ordnung und ich habe eine kleine Token-Authentifizierung dazu geschrieben. Hier kommen wieder die Stärken von Open Source und dem Elixir/Phoenix Stack zum tragen. Gerade mal eine zusätzliche Zeile, nämlich die fünfte im folgenden Block, ist für ein hard codiertes Token im Nerves Projekt nötig

result =
  Finch.build(:post, state.weather_tracker_url,
    [
      {"Content-Type", "application/json"},
      {"authorization", "my_secret_token"}
    ],
    Jason.encode!(state.measurements)
  )
  |> Finch.request(WeatherTrackerClient)

Auf Seiten der Phoenix Applikation sind es gerade mal fünf zusätzliche Zeilen, um das Token zu überprüfen:

if List.first(get_req_header(conn, "authorization")) == "my_secret_token" do
  # do the regular stuff
else
  put_status(conn, :unprocessable_entity)
  |> json(%{message: "Auth token not valid"})
end

Datenablage

Die Datenablage erfolgt aus der Phoenix-Applikation in eine Timescale-DB. Bei Timescale handelt es sich um ein Add-On zu PostgresQL, sodass in Richtung der Phoenix Applikation keine Adaption des Codes erforderlich ist und der standard relational Mapper postgrex verwendet werden kann.

In Richtung der Visualisierung durch Grafana (Details im nächsten Abschnitt) ist ebenfalls keine spezielle Anpassung nötig, da Grafana out of the box Timescale Datenbanken unterstützt.

Timescale verbessert das Handling von Zeitreihendaten hinsichtlich Speicherung, Geschwindigkeit und Analyse. Einen Überblick über die Funktionalität bietet die Dokumentation von Timescale.

Visualisierung

Zur Visualisierung der Daten wird nicht die Funktionalität von Phoenix zur Erstellung von Webseiten vorgeschlagen, sondern eine Installation von Grafana.

Um eine Timescale Datenbank aber auch Grafana rasch zu installieren habe ich, wie auch im Buch zum Projekt vorgeschlagen, zwei Docker Container verwendet. Somit ist auch die komplette Konfiguration Infrastructure as Code, also nicht durch menschliche Intervention durchzuführen, sondern völlig gescripted. Das docker-compose file ist dabei noch überraschend kompakt.

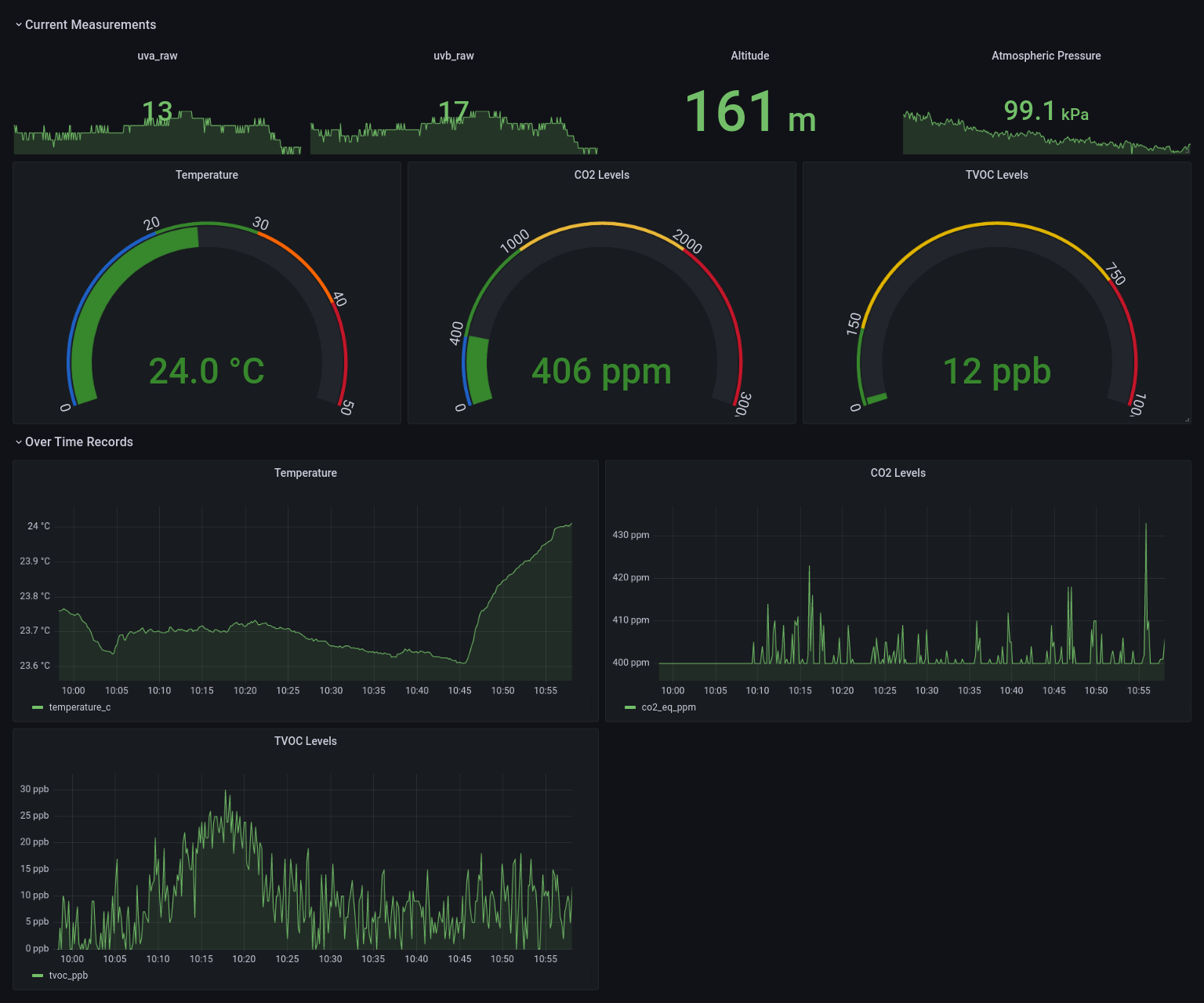

Grafana Dashboard

Grafana kann eine breite Platte an Visualisierungen von Daten bieten. Ein einfaches Dashboard für unsere Daten besteht zwar aus knapp 1000 Zeilen json, diese werden aber nicht von Hand geschrieben, sondern über die Weboberfläche von Grafana erzeugt. Schlussendlich ist aber damit auch wieder nur Infrastructure as Code und gesamte Code für beide Plattformen kann über Git-Repos geshared werden:

Fazit

Ich hatte Spaß, das ging einfacher als erwartet. Und wann machen Sie Ihr erstes IOT Projekt mit Nerves?
